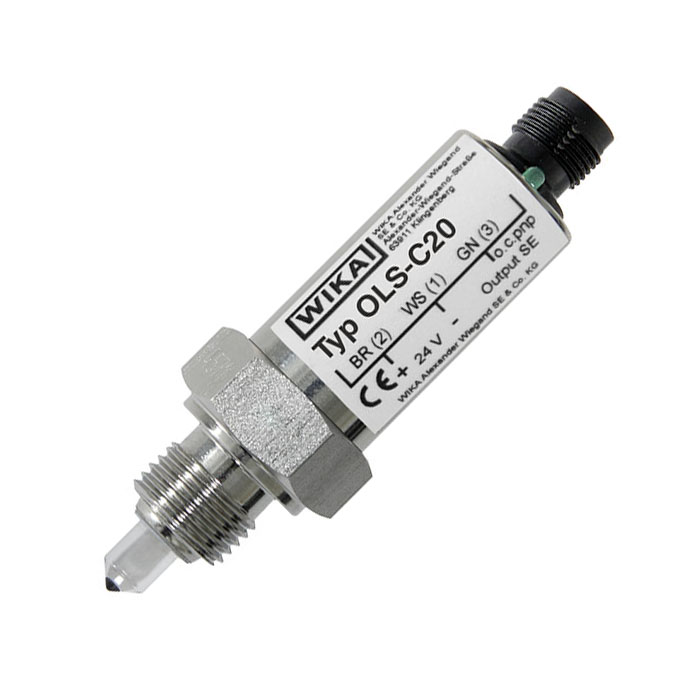

WIKA OLS-C20 LIVELLOSTATO OPTOELETTRONICO

Livellostato optoelettronico, esecuzione compatta, versione per alta pressione
Wika modello OLS-C20

Art: OLS-C20

Descrizione generale

Il livellostato optoelettronico modello OLS-C20 è impiegato per il rilevamento di livelli limite nei liquidi. Ciò è indipendente
da caratteristiche fisiche come indice di rifrazione, colore, densità, costante dielettrica e conduttività. La misura è fatta
anche in presenza di piccoli volume.
L’interruttore è composto da un LED a infrarossi e un fototransistor. La luce del LED è diretta in un prisma. Fin tanto che la punta del sensore del prisma è nella fase gassosa, la luce viene riflessa nel prisma verso il ricevitore.
Quando il liquido nel serbatoio aumenta e bagna circa 2/3 della punta del sensore, la luce a infrarossi nel liquido viene interrotta e solo una piccola parte raggiunge il recettore.

L’uscita del transistor pnp O. .C può essere collegata direttamente all’ingresso di un sistema di controllo o eccitare
un relè esterno. L’uscita è a prova di cortocircuito e con limitazione di corrente, tensione e potenza.
Lo stato di commutazione può essere letto direttamente sul sensore (LED verde).

Descrizione tecnica

Applicazioni:

  • Rilevamento del livello per fluidi liquidi
  • Controllo di livello e monitoraggio di diversi livelli di riempimento
  • Costruttori di macchine
  • Acque reflue e ingegneria ambientale

Caratteristiche distintive:

  • Costruzione compatta, nessuna parte in movimento
  • Campi di temperatura da -30 … +135 °C
  • Versioni per campi di pressione dal vuoto a 50 bar
  • Posizione di montaggio su richiesta
  • Ispezione visiva dello stato del contatto
