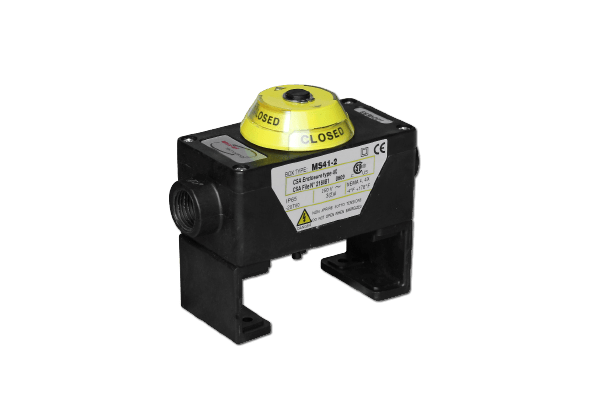

BOX FINECORSA PROSSIMITY MAX-AIR BS42

Descrizione generale

Semplicità Regolazione Cammes

• La posizione degli interruttori può essere cambiata in modo semplice grazie alla presenza di cammes con zigrinatura a
  passo fine, che possono pertanto essere regolate manualmente ed in modo indipendente senza il bisogno di attrezzi, ed elettricamente sicuro in quanto il cablaggio delle morsettiere e dei fine corsa è isolato.

Design Compatto

• I box indicatori della MAX-AIR hanno un design compatto e
  dimensioni contenute, minimizzando gli ingombri complessivi dell’assieme valvola + box.

Semplicità di collegamento

• Nonostante le ridotte dimensioni, i box indicatori della MAX-AIR presentano molto spazio per portare i cavi all’interno della scatola. Hanno un ingresso M20 x 1,5 (o 1/2” NPT) come standard e, a richiesta, un secondo ingresso M20 x 1,5 (o 1/2” NPT). I box indicatori della MAX-AIR sono dotati, nella configurazione standard, di 2 morsettiere,
  la prima con 8 terminali e la seconda con 2, ed è pertanto possibile collegare elettrovalvole a doppio pilotaggio.

Staffe di montaggio

• Fornite come standard, si adattano alla foratura NAMUR
  sul corpo dell’attuatore, 80 mm per 30 mm. Le staffe consentono l’accoppiamento del Box Indicatore con attuatori
  aventi pignoni sporgenti NAMUR h=20 mm, grazie all’utilizzo di una prolunga in tecnopolimero disponibile a
  richiesta, h=30 mm e h=50 mm.

Indicatore Tridimensionale

• Consente una chiara lettura ed identificazione dello stato corrente della valvola per rotazioni di 90° – 120° – 135° –
  150° – 180°.

Versioni disponibili

• I box indicatori della MAX-AIR sono offerti con fine corsa elettromeccanici o con sensori di prossimità di vario tipo.

Descrizione tecnica

• sensore di prossimità
